BYGG egen stereo ZOOM


Kort innføring:

MIKROSKOPET
I motsetning til "vanlige"  mikroskop med flere objektivlinser, har Zoom mikroskop bare en objektivlinse.
Istedet har Zoom mikroskop en manuell zomminnstilling som på et speilreflekskamera med zoomlinse.
Vanlig zoom-ratio er 0,7X-4,5X.  Større og dyrere ratio kan f. eks være 0,8X-8.0X

I prinsippet kan man dele inn Zoom mikroskop i 3 typer:
Stereo-  og trinokulare "bodies" som har okularlinser man kan se igjennom og rene digitale "monoluper".

1) Først velger man Zoom type: Forstørrelse/arbeidsavstand/arbeidsområde og deretter Pris/kvalitet:




Stereomikroskop med kamera i okularrøret




Trinokularmikroskop med
C-Mount port for kamera




Mono Zoom body.
Digitalt mikroskop



 Eksempel hvordan man setter sammen en  Zoom: Her en stereo parallell zoom med mange muligheter.
Man kan også bygge en ren digital monozoom hvis man ikke trenger visuell kontakt.
KLIKK

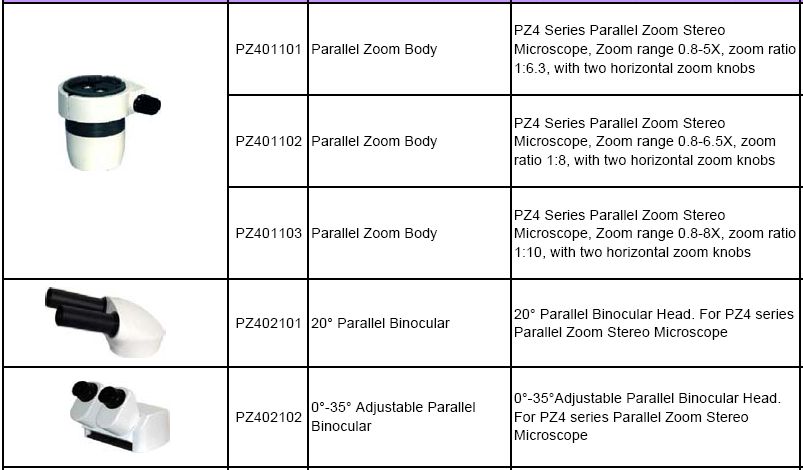

Velg først zoomratio og okularhode







Flere porter for kamera og/eller monitor

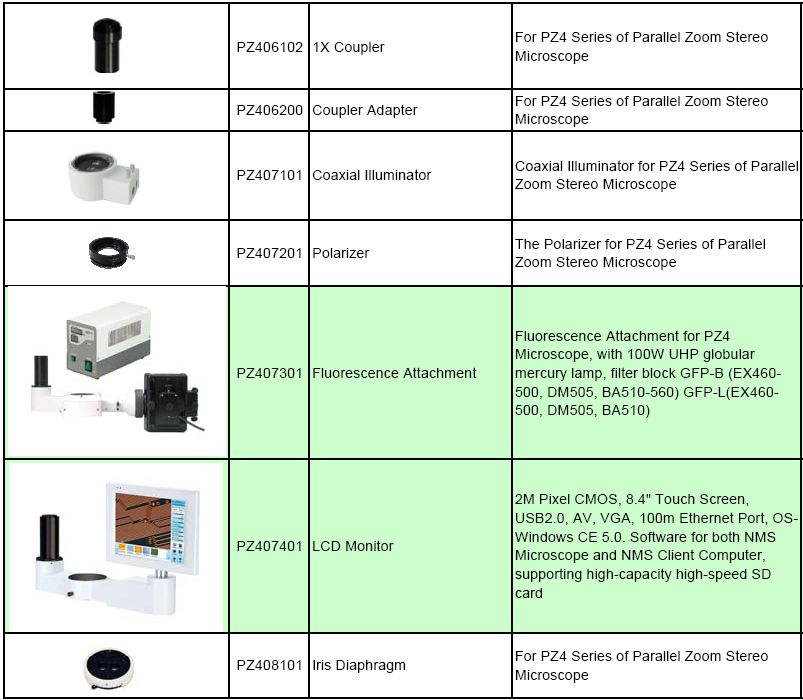

 Velg Coupler til kamera -  Koaxial belysning,
Polarisereing -  Fluorescence - Monitor



Kombinasjonstabell: Arbeidsavstand, arbeidsområde og forstørrelse



STATIVET
Stativ kan kategoriseres i Post (med påle) eller Travel (med skinner)
og om stativet har lys: Underlys og/eller overlys.
Pålestativ kan ha en større fleksibilitet enn skinnestativer.
De kan gi stor arbeidsavstand og med skråvinkel til objektet.

 Her noen hovedtyper vi leverer:






Enkel post med
fokusarm




Single boom med fleksibel stang




Post med overlys




Post med over- og underlys




Dual boom med fleksibel stang



Travel med O/U lys




Gulvstativ






Lang fleksibel bordarm




Multivinkelstativ


Dual boom for bordet

Endelig en Fokusarm med Coarse & Fine Fokusering

Pris Kr. 1.900,-



KAMERA
Man skiller mellom to hovedtyper: Kamera med hhv. CCD eller CMOS sensor.
En CCD sensor har høyere sensitivitet og har mindre støy enn et CMOS sensor.
En CCD sensor produserer et renere bilde som er fordelaktig i senere bildebehandling
og den koster mer enn en CMOS sensor.
Det finnes også CCD kamera med kjøling og de produseres også i monochrome.
CCD kamera produseres typisk i 1,4 MP, 5MP og 6MP
Etter sensorvalg bestemmer man oppløsningen.
Sensitiviteten er omvendt proporsjonal med antall pixel.
Dvs. en 10MP sensor har bare halvparten så høy sensitivitet som en 5MP sensor.
Stor oppløsning reduserer også hastigheten (fps) ved bevegelse eller ved videoopptak.
CMOS kamera produseres i 0,35MP, 1,3MP, 2MP,
3,1MP, 5MP, 8MP, 10MP og 14MP.
Til alle Normets kamera medfølger avansert software og bildebehandlingsprogramm.
Standard adaptere for okularrøret på 23,2mm,  30mm og 30,5mm.
Video-coupler for montering som C-mount.



Vi fører modeller fra flere kameraprodusenter. Se hovedsiden for kamereaer






CMOS




CCD




Cooled CCD




Softwareeksempel fra skjermen




Lyssystem
Travel stativer kan leveres med overlys. Noen mikroskop leveres også med koaksial belysning.
Annen belysning kan være fra illuminatorboks eller ringlys fra USB-porten.

Se Lys inder mikroskopiutstyr på hovedsiden.

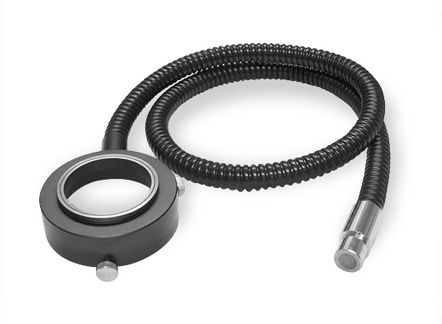

Illuminator kan også leveres med ringlys




Trinnløs justering av lyset.
Her med refleksreduserende filter.




Single pipe




Dual pipe





Ringlys Trinnløs justering av luskvaderanter. 72 Leds




Halogenlampe 150W

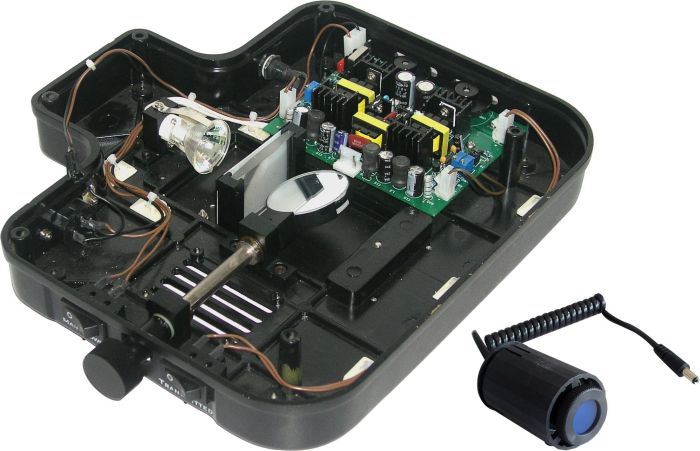

Justerbar vinkel for underlyset






Stereo Zoom modeller

Trinokular Zoom med kamera montert bak økularrørene
